ڈی سی کنٹریکٹرز اور فیوز ایک ساتھ کیسے کام کرتے ہیں؟

I. فنکشنل ڈیفینیشن: واضح طور پر بیان کردہ کرداروں کے ساتھ ایک دوہری پرت پروٹیکشن آرکیٹیکچر

ڈی سی رابطہ کنندہ: ایک قابل کنٹرول ایگزیکٹو سوئچ

ڈی سی کانٹیکٹر ایک الیکٹرو مکینیکل سوئچنگ ڈیوائس ہے جو کنٹرول سسٹم کمانڈز کے تحت ہائی پاور ڈی سی سرکٹس کو جوڑتا اور منقطع کرتا ہے۔ چارجنگ اسٹیشن میں اس کے بنیادی افعال میں شامل ہیں:

چارجنگ اسٹارٹ/اسٹاپ کنٹرول: BMS یا چارجنگ کنٹرولر سے کمانڈ پر چارجنگ پاتھ قائم کرنے کے لیے بند ہو جاتا ہے، اور مکمل ہونے پر منقطع ہونے کے لیے کھل جاتا ہے۔

•ہنگامی تنہائی: جب سسٹم کو غیر معمولی حالات جیسے زیادہ درجہ حرارت، اوور وولٹیج، یا موصلیت کی خرابیوں کا پتہ چلتا ہے تو کمانڈز موصول ہونے پر کنٹرول شدہ پاور منقطع کو انجام دیتا ہے۔

•پری چارج مینجمنٹ: مین سرکٹ کے متحرک ہونے سے پہلے انرش کرنٹ کو محدود کرنے کے لیے پری چارج ریزسٹر کے ساتھ کام کرتا ہے، بس کیپسیٹرز کی حفاظت کرتا ہے۔

ڈی سی فیوز: ایک غیر فعال الٹیمیٹ پروٹیکشن ڈیوائس

فیوز ایک واحد استعمال کا حفاظتی عنصر ہے جو فالٹ کرنٹ کو ناقابل واپسی نقصان پہنچانے سے پہلے قابل اعتماد طریقے سے روکتا ہے۔ ڈی سی چارجنگ اسٹیشنوں اور عام صنعتی فیوز میں استعمال ہونے والے سیمی کنڈکٹر گریڈ فاسٹ ایکٹنگ فیوز کے درمیان بنیادی فرق یہ ہیں:

•مائیکرو سیکنڈ کی سطح کا جواب: رابطہ کار مکینیکل ایکٹیویشن کے لیے درکار دسیوں ملی سیکنڈز سے کہیں زیادہ تیز۔

•موجودہ محدود خصوصیت: فالٹ کرنٹ انرجی کو ڈاون اسٹریم پاور ڈیوائسز (IGBT/SiC) کی برداشت کی حد کے اندر محدود کرتا ہے۔

•ڈی سی آرک بجھانے کی صلاحیت: دوبارہ اگنیشن کے خطرے کے بغیر 500V–1500V DC سسٹمز میں قابل اعتماد رکاوٹ۔

•پوزیشننگ کا خلاصہ: رابطہ کنندہ کنٹرول شدہ "سیفٹی گیٹ" ہے۔ فیوز ناگزیر "دفاع کی آخری لائن" ہے۔

II کوآرڈینیٹڈ میچنگ کی انجینئرنگ منطق

چارجنگ اسٹیشن پروٹیکشن ڈیزائن صرف ایک ہی انکلوژر میں دو ڈیوائسز انسٹال کرنے سے بہت دور ہے۔ ان کا ہم آہنگی کا تعلق تہہ دار تحفظ کے فن تعمیر کی بنیادی تکنیکی منطق کو تشکیل دیتا ہے۔

عام پاور سرکٹ ٹوپولاجی۔

گرڈ ان پٹ → AC/DC ماڈیول → DC بس → فیوز → مین کنٹریکٹور → پری چارج کنٹریکٹور + ریزسٹر → گاڑی کا انٹرفیس

تحفظ کا درجہ بندی اور رسپانس ٹائمنگ

غیر مماثل کوآرڈینیشن سے عام ناکامی کے طریقے

بنیادی ڈیزائن کا معیار: فیوز لیٹ تھرو I²t ویلیو شارٹ سرکٹ سے سختی سے کم ہونی چاہیے جو محفوظ کنٹیکٹر کی I²t قدر کو برداشت کرتی ہے۔

III ملاپ اور انتخاب کے لیے پانچ کلیدی تکنیکی پیرامیٹرز

1. شرح شدہ وولٹیج: کافی مارجن کے ساتھ DC-Specific

چونکہ ڈی سی کرنٹ کا کوئی قدرتی صفر کراسنگ پوائنٹ نہیں ہے، اس لیے آرک کا ختم ہونا AC سسٹمز کے مقابلے کہیں زیادہ مشکل ہے۔ لہذا، DC-مخصوص آلات کے لیے انتخاب کی منطق بنیادی طور پر AC آلات سے مختلف ہے۔

انتخاب کا اصول: فیوز اور کونٹیکٹر دونوں کا ریٹیڈ وولٹیج ≥ سسٹم زیادہ سے زیادہ DC بس وولٹیج ہونا چاہیے۔

•800V چارجنگ پلیٹ فارم → تجویز کردہ 1000V DC یا اس سے زیادہ درجہ بندی

•1500V توانائی ذخیرہ کرنے کا نظام → 1500V DC یا اس سے زیادہ درجہ بندی کا انتخاب کرنا چاہیے۔

انجینئرنگ وارننگ: DC-مخصوص آلات کے لیے AC کی درجہ بندی کی مصنوعات کو تبدیل کرنے کی سختی سے ممانعت کریں۔ فالٹ رکاوٹ کے دوران آرک کو مؤثر طریقے سے بجھانے میں ناکامی تباہ کن نتائج کا باعث بن سکتی ہے۔

2. ریٹیڈ کرنٹ: رابطہ کاروں کے لیے مارجن، فیوز کے لیے I²t کیلکولیشن

ڈی سی رابطہ کنندہ:

•مسلسل موجودہ درجہ بندی چارجنگ اسٹیشن کے زیادہ سے زیادہ آؤٹ پٹ کرنٹ سے زیادہ ہونی چاہیے۔

• انجینئرنگ کے تجربے کا عنصر: تقریباً 1.2× پر تجویز کردہ انتخاب۔

ڈی سی فیوز:

انتخاب صرف ریٹیڈ کرنٹ پر مبنی نہیں ہونا چاہیے۔ I²t اور توڑنے کی صلاحیت کا جامع جائزہ لیا جانا چاہیے۔

• فیوز پگھلنے والا I²t محفوظ سیمی کنڈکٹر ماڈیول (IGBT/SiC) کے برداشت کرنے والے I²t سے نیچے ہونا چاہئے۔

انجینئرنگ کے تجربے کا عنصر: تقریباً 1.5× پر تجویز کردہ انتخاب۔

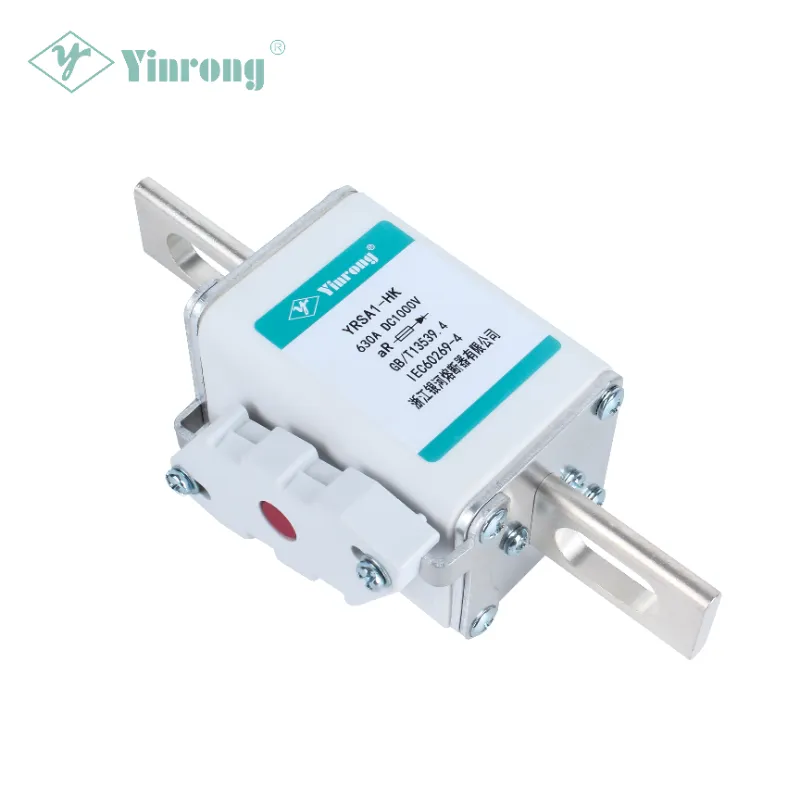

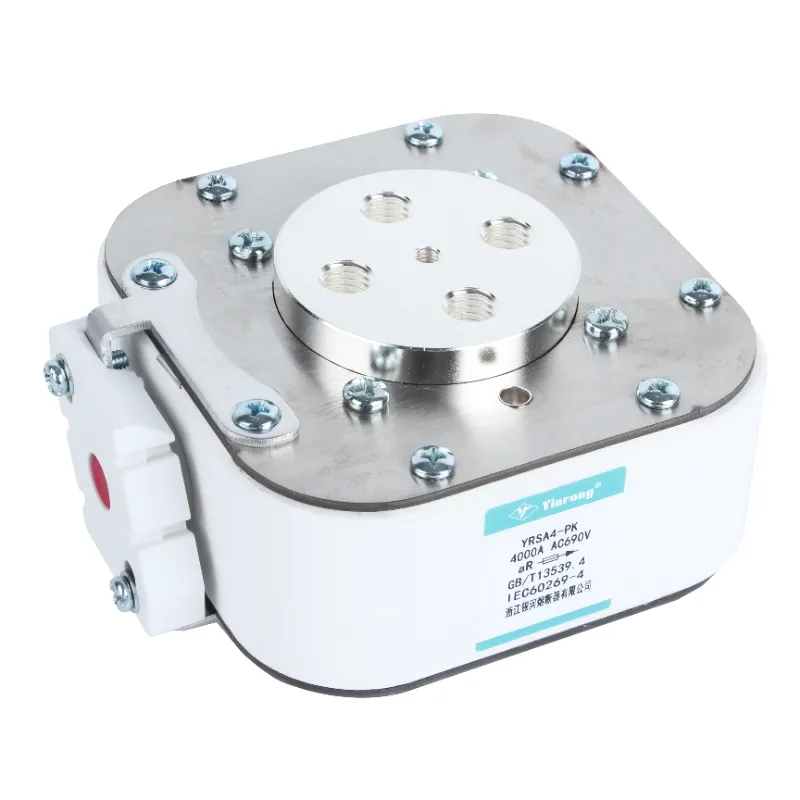

YRSA سیریز Zhejiang Galaxy Fuse سے 690V سے 1500V تک ریٹیڈ وولٹیجز اور 10A سے 3000A تک ریٹیڈ کرنٹ کا احاطہ کیا گیا ہے، جس میں سلور چڑھایا خالص تانبا یا خالص چاندی کے متغیر-کراس سیکشن فیوز عناصر شامل ہیں، جو اعلی طاقت والے ایلومینا میں رکھے گئے ہیں، سیرامک ٹیوب کے ساتھ اعلی طاقت کے ساتھ درمیانہ

3. I²t کوآرڈینیشن: میچنگ ڈیزائن کا بنیادی پیرامیٹر

فیوز اور رابطہ کار کے ملاپ کے انتخاب میں I²t (ایمپیئر مربع سیکنڈ) سب سے اہم مقداری اشارے ہے۔

انتخاب کی پابندی کے تعلقات:

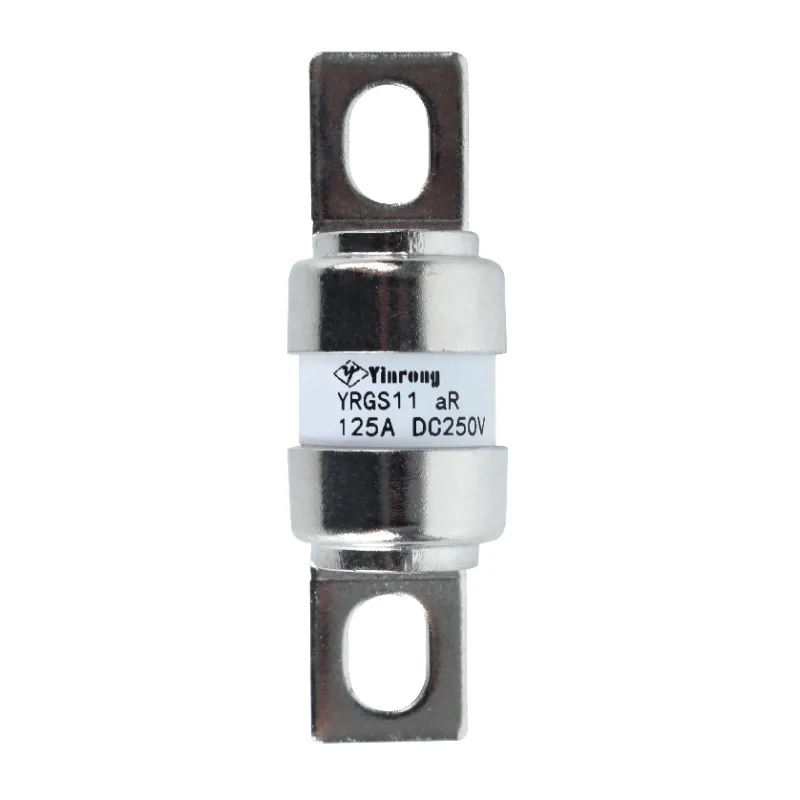

Galaxy Fuse کی تیز رفتار کام کرنے والی فیوز سیریز میں کم I²t قدریں، مضبوط کرنٹ کو محدود کرنے کی صلاحیت، اور زیادہ توڑنے کی صلاحیت ہے، جو انہیں سیمی کنڈکٹر آلات اور مکمل آلات کے شارٹ سرکٹ سے تحفظ کے لیے موزوں بناتی ہے۔

4. وقت کی موجودہ سلیکٹیو کوآرڈینیشن

ملٹی لیول پروٹیکشن آرکیٹیکچر میں، فالٹ پوائنٹ کے قریب ترین حفاظتی ڈیوائس کو پہلے کام کرنا چاہیے۔

5. محیطی درجہ حرارت اور ڈیریٹنگ

چارجنگ اسٹیشن ماحول کی ایک وسیع رینج میں تعینات ہیں، انجینئرنگ کی ضروریات -40°C کم درجہ حرارت سے +85°C اعلی درجہ حرارت تک پھیلی ہوئی ہیں۔ فیوز اور رابطہ کار دونوں کو اصل محیطی درجہ حرارت کے مطابق صلاحیت کے مطابق ہونا چاہیے۔

چہارم Galaxy Fuse: DC چارجنگ اسٹیشن کے تحفظ کے لیے پیشہ ورانہ انتخاب

1980 میں قائم کیا گیا،Zhejiang Galaxy Fuse Co., Ltd. ایک پیشہ ور فیوز انٹرپرائز ہے جو R&D، ٹیسٹنگ، مینوفیکچرنگ، سیلز اور درآمد/برآمد کو مربوط کرتا ہے۔ مشین بلڈنگ کی سابقہ ​​وزارت کے تحت اور چین میں فیوز بنانے والے ایک اہم ادارے کے طور پر، کمپنی کی اہم مصنوعات فوٹو وولٹک ڈی سی فیوز، نئی انرجی گاڑیوں کے فیوز، اور چارجنگ اسٹیشن فیوز کا احاطہ کرتی ہیں۔ مصنوعات IEC 60269, GB/T 13539.4، اور دیگر بین الاقوامی اور گھریلو معیارات کی تعمیل کرتی ہیں، اور یورپ، امریکہ، جنوب مشرقی ایشیا، اور مشرق وسطی سمیت 80 سے زیادہ ممالک اور خطوں کو برآمد کی جاتی ہیں۔

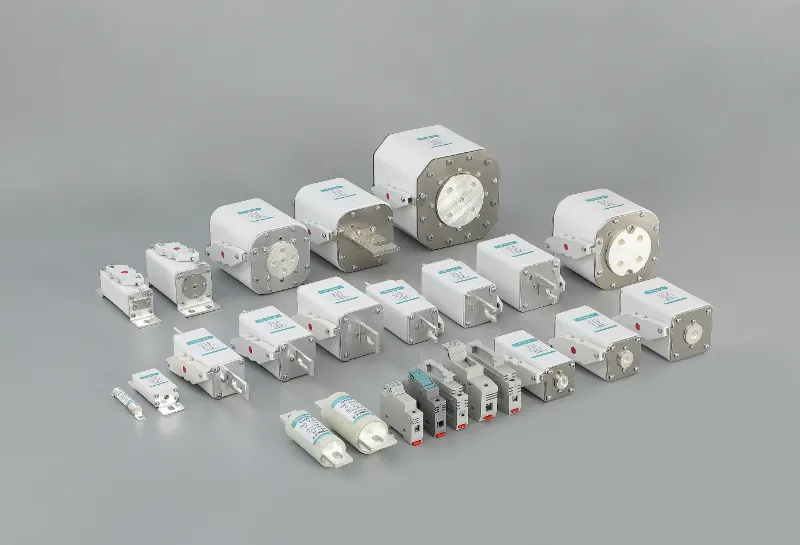

چارجنگ اسٹیشنز کے لیے تجویز کردہ ڈی سی پروٹیکشن پروڈکٹ سیریز

گلیکسی فیوز کے بنیادی تکنیکی فوائد

•مکمل سیریز بین الاقوامی سرٹیفیکیشن: متعدد سیریز نے TÜV، UL، CE، اور CQC سرٹیفیکیشن پاس کیے ہیں۔ مینجمنٹ سسٹمز IATF 16949، ISO 9001، ISO 14001، اور ISO 45001 کا احاطہ کرتے ہیں۔

•بالغ کوآرڈینیشن حل: مین اسٹریم DC رابطہ کاروں اور بالغ انتخاب کے حل کے ساتھ وسیع انجینئرنگ کوآرڈینیشن کا تجربہ۔

•مکمل تکنیکی ڈیٹا سپورٹ: رابطہ کاروں کے ساتھ درست ہم آہنگی کے حساب کتاب کی سہولت کے لیے ناپے ہوئے I²t منحنی خطوط اور کٹ آف کرنٹ کروز فراہم کرتا ہے۔

• گہرا تکنیکی جمع: فیوز پروڈکٹ مینوفیکچرنگ کے لیے 48 سے زیادہ یوٹیلیٹی ماڈل اور ایجاد کے پیٹنٹ رکھتا ہے، اور اسے 2017 میں ایک قومی ہائی ٹیک انٹرپرائز کے طور پر تسلیم کیا گیا تھا۔

صنعت کی معیاری شرکت: مصنوعات GB/T 13539.4، IEC 60269، اور متعدد دیگر بین الاقوامی اور گھریلو معیارات کی تعمیل کرتی ہیں۔

V. نتیجہ

DC چارجنگ سٹیشنوں میں کنٹیکٹرز اور فیوز کی ملاپ کو تکنیکی طور پر اس طرح بیان کیا جا سکتا ہے: فنکشنل لیئرنگ، ٹائمنگ کوآرڈینیشن، اور پیرامیٹر انٹر لاکنگ۔

• فیوز IGBT/SiC اور دیگر پاور سیمی کنڈکٹرز کی حفاظت کو یقینی بنانے کے لیے مائیکرو سیکنڈ لیول کے شارٹ سرکٹ کرنٹ رکاوٹ کا کام کرتا ہے۔

رابطہ کنندہ کنٹرول سوئچنگ مینجمنٹ، نارمل سٹارٹ/اسٹاپ اور ایمرجنسی آئسولیشن کمانڈز کے لیے ذمہ دار ہے۔

•دونوں باہمی بیک اپ فالتو پن کے طور پر کام کرتے ہیں، ایک دوہری حفاظتی رکاوٹ بناتے ہیں۔

مناسب طریقے سے مماثل ہونے پر، ہر ایک تہہ دار دفاع کے ساتھ اپنے فرائض انجام دیتا ہے۔ مماثل نہ ہونے پر، نتائج تحفظ کی ناکامی سے لے کر آلات کے برن آؤٹ تک ہوتے ہیں۔

اعلیٰ معیار کے فیوز R&D اور مینوفیکچرنگ کے لیے 40 سال سے زیادہ کی لگن کے ساتھ، Galaxy Fuse DC چارجنگ اسٹیشنوں کے لیے محفوظ اور قابل اعتماد سرکٹ پروٹیکشن سلوشنز فراہم کرنے کے لیے پرعزم ہے۔

ڈی سی چارجنگ اسٹیشن پروٹیکشن سسٹم کے لیے فیوز سلیکشن پر تکنیکی مدد کے لیے یا رابطہ کاروں کے ساتھ کوآرڈینیشن کے لیے، براہ کرمGalaxy Fuse تکنیکی ٹیم سے رابطہ کریں۔.
