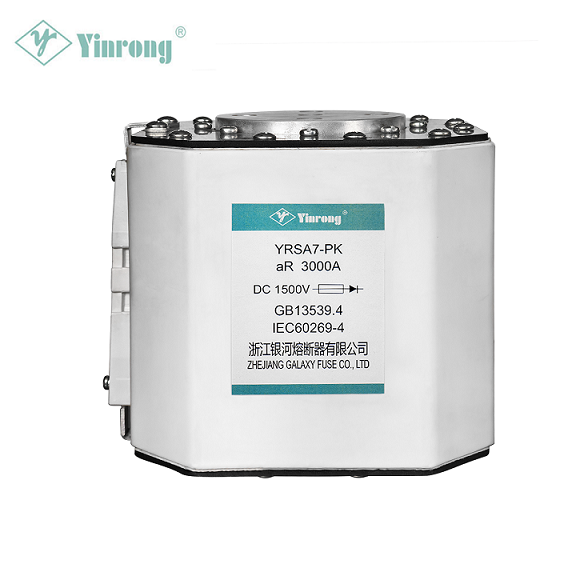

اسکوائر باڈی ہائی سپیڈ فیوز کیا ہے اور یہ سیمی کنڈکٹر کے تحفظ کے لیے کیوں ضروری ہے

جدید برقی نظاموں میں، حساس پاور الیکٹرانکس کی حفاظت پہلے سے کہیں زیادہ اہم ہے۔ آلات جیسے انورٹرز، کنورٹرز، ای وی چارجنگ سسٹم، اور انڈسٹریل ڈرائیوز سیمی کنڈکٹر اجزاء جیسے IGBTs، SCRs، MOSFETs، اور diodes پر بہت زیادہ انحصار کرتے ہیں۔ یہاں تک کہ ایک مختصر اوورکورنٹ واقعہ ان مہنگے اجزاء کو مستقل طور پر نقصان پہنچا سکتا ہے۔

A Squباڈی ہائی سپیڈ فیوز ہیں۔خاص طور پر فالٹ کرنٹ کا انتہائی تیزی سے جواب دینے اور سیمی کنڈکٹر ڈیوائسز کو تباہ کن ناکامی سے بچانے کے لیے انجنیئر کیا گیا ہے۔ یہ فیوز قابل تجدید توانائی کے نظام، برقی گاڑیوں کے بنیادی ڈھانچے، صنعتی آٹومیشن، اور بجلی کی تبدیلی کے آلات میں بڑے پیمانے پر استعمال ہوتے ہیں۔

یہ گائیڈ ہر وہ چیز دریافت کرتا ہے جو آپ کو مربع باڈی ہائی سپیڈ فیوز کے بارے میں جاننے کے لیے درکار ہے— بشمول ان کے کام کرنے کے اصول، اہم خصوصیات، فوائد، ایپلی کیشنز، انتخاب کے معیار اور صنعت کے رجحانات۔ ہم یہ بھی بتاتے ہیں کہ کمپنیاں کیوں پسند کرتی ہیں۔ینرونگعالمی فیوز مارکیٹ میں اہم سپلائرز بن رہے ہیں۔

مندرجات کا جدول

• 1. مربع باڈی ہائی سپیڈ فیوز کیا ہے؟
• 2. سیمی کنڈکٹر کے تحفظ کے لیے تیز رفتار فیوز کی ضرورت کیوں ہے؟
• 3. اسکوائر باڈی ہائی سپیڈ فیوز کی اہم خصوصیات
• 4. مربع باڈی ہائی سپیڈ فیوز کیسے کام کرتا ہے؟
• 5. عام ایپلی کیشنز
• 6. تکنیکی تفصیلات کا جائزہ
• 7. اسکوائر باڈی فیوز بمقابلہ روایتی فیوز
• 8. دائیں فیوز کا انتخاب کیسے کریں۔
• 9. تنصیب اور دیکھ بھال کی تجاویز
• 10. سیمی کنڈکٹر فیوز ٹیکنالوجی میں مستقبل کے رجحانات
• اکثر پوچھے گئے سوالات

1. مربع باڈی ہائی سپیڈ فیوز کیا ہے؟

A اسکوائر باڈی ہائی سپیڈ فیوزسیمی کنڈکٹر پروٹیکشن فیوز کی ایک قسم ہے جو فالٹ کرنٹ کو بہت تیزی سے روکنے کے لیے ڈیزائن کیا گیا ہے۔ اس کی مربع شکل کی رہائش بہترین گرمی کی کھپت اور برقی کارکردگی کو برقرار رکھتے ہوئے پاور سسٹمز میں موثر تنصیب کی اجازت دیتی ہے۔

عام مقصد کے فیوز کے برعکس، تیز رفتار سیمی کنڈکٹر فیوز کو حساس الیکٹرانک اجزاء کی حفاظت کے لیے بہتر بنایا جاتا ہے جیسے:

• آئی جی بی ٹی ماڈیولز
• پاور ڈایڈس
• SCR thyristors
• MOSFET آلات
• پاور کنورٹرز

یہ فیوز تیزی سے فالٹ انرجی کو محدود کرنے اور سیمی کنڈکٹر ڈیوائسز پر لگنے والے تھرمل تناؤ کو کم کرنے کے لیے بنائے گئے ہیں۔ صنعت کی وضاحتوں کے مطابق، مربع باڈی ہائی سپیڈ فیوز ملی سیکنڈ میں رد عمل ظاہر کرتے ہوئے انتہائی تیز دھاروں کو روک سکتے ہیں۔

2. سیمی کنڈکٹر کے تحفظ کے لیے تیز رفتار فیوز کی ضرورت کیوں ہے؟

سیمی کنڈکٹر کے اجزاء اوورکرنٹ حالات کے لیے انتہائی حساس ہوتے ہیں۔ یہاں تک کہ چھوٹی چھوٹی اسپائکس انہیں فوری طور پر تباہ کر سکتی ہیں۔

روایتی فیوز ان آلات کو مؤثر طریقے سے محفوظ کرنے کے لیے بہت سست رد عمل ظاہر کرتے ہیں۔ تیز رفتار سیمی کنڈکٹر فیوز اس لیے انتہائی تیز ردعمل کے اوقات کے ساتھ ڈیزائن کیے گئے ہیں۔

تیز رفتار فیوز کے استعمال کی اہم وجوہات

• الٹرا فاسٹ فالٹ موجودہ رکاوٹ
• مہنگے سیمی کنڈکٹر ماڈیولز کا تحفظ
• تھرمل نقصان میں کمی
• بہتر سامان کی وشوسنییتا
• کاسکیڈنگ سسٹم کی ناکامیوں کی روک تھام

تیز رفتار اسکوائر باڈی فیوز فالٹ کرنٹ کو محدود کرنے اور سیمی کنڈکٹر ڈیوائسز کے محفوظ آپریٹنگ حدود سے تجاوز کرنے سے پہلے طاقت میں خلل ڈالنے کی صلاحیت رکھتے ہیں۔

3. اسکوائر باڈی ہائی سپیڈ فیوز کی اہم خصوصیات

اسکوائر باڈی ہائی سپیڈ فیوز کئی تکنیکی فوائد پیش کرتے ہیں جو انہیں اعلیٰ کارکردگی والے برقی نظام کے لیے مثالی بناتے ہیں۔

اہم ڈیزائن کی خصوصیات

• انتہائی تیز اداکاری کا جواب
• اعلی مداخلت کی صلاحیت
• کم I²t توانائی کی رہائی
• کومپیکٹ مربع باڈی ڈیزائن
• ایک سے زیادہ بڑھتے ہوئے اختیارات
• بصری اڑا ہوا فیوز اشارے

بہت سے ماڈلز 1500V DC تک وولٹیج کی درجہ بندی اور صنعتی نظاموں کے لیے اعلی موجودہ صلاحیتوں کی حمایت کرتے ہیں۔

4. مربع باڈی ہائی سپیڈ فیوز کیسے کام کرتا ہے؟

مربع باڈی ہائی سپیڈ فیوز کا آپریشن خاص طور پر ڈیزائن کردہ فیوز عناصر کے کنٹرول پگھلنے پر مبنی ہے۔

کام کرنے کا اصول

1. فالٹ کرنٹ ہوتا ہے۔
2. فیوز عنصر تیزی سے گرم ہوتا ہے۔
3. عنصر ملی سیکنڈ میں پگھل جاتا ہے۔
4. قوس بنتا ہے اور تیزی سے بجھ جاتا ہے۔
5. سرکٹ محفوظ طریقے سے رکاوٹ ہے

اندرونی تعمیر میں عام طور پر شامل ہیں:

• سلور فیوز عناصر
• کوارٹج ریت فلر
• سیرامک ​​ہاؤسنگ
• اعلی چالکتا ٹرمینلز

یہ مواد فیوز کو موجودہ بہاؤ کو محدود کرتے ہوئے آرک انرجی کو جذب اور منتشر کرنے دیتے ہیں۔

5. عام ایپلی کیشنز

اسکوائر باڈی ہائی سپیڈ فیوز ان صنعتوں میں بڑے پیمانے پر استعمال ہوتے ہیں جو ہائی پاور الیکٹرانک آلات پر انحصار کرتی ہیں۔

عام ایپلی کیشنز

• الیکٹرک گاڑیوں کے چارجنگ اسٹیشنز
• سولر فوٹوولٹک انورٹرز
• ونڈ پاور سسٹمز
• بیٹری توانائی ذخیرہ کرنے کے نظام
• صنعتی موٹر ڈرائیوز
• UPS بجلی کی فراہمی
• پاور کنورژن سسٹم

یہ فیوز صنعتی آٹومیشن آلات میں دوبارہ تخلیق کرنے والی ڈرائیوز اور ڈی سی بس سسٹم میں بھی اکثر استعمال ہوتے ہیں۔

6. تکنیکی تفصیلات کا جائزہ

جسم کے مختلف سائز اور بڑھتے ہوئے انداز انجینئرز کو مربع باڈی فیوز کو پاور سسٹم کی وسیع اقسام میں ضم کرنے کی اجازت دیتے ہیں۔

7. اسکوائر باڈی فیوز بمقابلہ روایتی فیوز

8. دائیں اسکوائر باڈی ہائی سپیڈ فیوز کا انتخاب کیسے کریں۔

صحیح فیوز کا انتخاب سرکٹ کے مناسب تحفظ کو یقینی بنانے کے لیے اہم ہے۔

کلیدی انتخاب کے عوامل

• وولٹیج کی درجہ بندی
• موجودہ درجہ بندی
• مداخلت کی صلاحیت
• فیوز آپریٹنگ کلاس (aR یا gR)
• ٹھنڈک کے حالات
• تنصیب کا طریقہ
• سامان کی قسم

مینوفیکچررز پسند کرتے ہیں۔ینرونگصارفین کو ان کی درخواست کے لیے صحیح فیوز کا انتخاب کرنے میں مدد کرنے کے لیے تفصیلی ڈیٹا شیٹس اور انجینئرنگ سپورٹ فراہم کریں۔

9. تنصیب اور دیکھ بھال کی تجاویز

فیوز کی بہترین کارکردگی کو یقینی بنانے کے لیے مناسب تنصیب ضروری ہے۔

بہترین طرز عمل

• فیوز ٹرمینلز پر درست ٹارک کو یقینی بنائیں
• ہم آہنگ فیوز ہولڈرز استعمال کریں۔
• مناسب وینٹیلیشن کو برقرار رکھیں
• فیوز اشارے کا باقاعدگی سے معائنہ کریں۔
• فیوز کو ایک جیسی درجہ بندی کے ساتھ تبدیل کریں۔

معمول کے معائنے سے زیادہ گرمی، ڈھیلے کنکشن، یا ماحولیاتی نقصان کا پتہ لگانے میں مدد مل سکتی ہے۔

10. سیمی کنڈکٹر فیوز ٹیکنالوجی میں مستقبل کے رجحانات

جیسے جیسے پاور الیکٹرانکس تیار ہو رہا ہے، اعلی کارکردگی کے فیوز تحفظ کی مانگ تیزی سے بڑھ رہی ہے۔

ابھرتے ہوئے رجحانات

• اعلی وولٹیج ڈی سی تحفظ
• بہتر آرک دبانے والی ٹیکنالوجیز
• کومپیکٹ فیوز ڈیزائن
• سمارٹ مانیٹرنگ سسٹم کے ساتھ انضمام
• بہتر تھرمل مینجمنٹ مواد

مینوفیکچررز جیسےینرونگجدید ایپلی کیشنز بشمول قابل تجدید توانائی، ای وی چارجنگ انفراسٹرکچر، اور ذہین پاور گرڈز کو سپورٹ کرنے کے لیے جدید فیوز ٹیکنالوجیز میں سرمایہ کاری کر رہے ہیں۔

اکثر پوچھے گئے سوالات

1. aR اور gR فیوز کلاسز میں کیا فرق ہے؟

اے آر فیوز سیمی کنڈکٹرز کے لیے شارٹ سرکٹ تحفظ فراہم کرتے ہیں، جب کہ جی آر فیوز اوورلوڈ اور شارٹ سرکٹ دونوں تحفظ فراہم کرتے ہیں۔

2. کیا عام فیوز تیز رفتار سیمی کنڈکٹر فیوز کی جگہ لے سکتا ہے؟

نہیں، معیاری فیوز بہت سست ہیں اور ہو سکتا ہے کہ حساس سیمی کنڈکٹر اجزاء کی حفاظت نہ کریں۔

3. کون سی صنعتیں عام طور پر مربع باڈی ہائی سپیڈ فیوز استعمال کرتی ہیں؟

صنعتوں میں قابل تجدید توانائی، برقی گاڑیاں، صنعتی آٹومیشن، اور پاور الیکٹرانکس شامل ہیں۔

4. تیز رفتار فیوز کتنی تیزی سے کام کرتا ہے؟

زیادہ تر سیمی کنڈکٹر فیوز فالٹ کرنٹ انرجی کو محدود کرنے کے لیے ملی سیکنڈ میں کام کرتے ہیں۔

5. تیز رفتار فیوز کتنی دیر تک چلتے ہیں؟

ان کی عمر کا انحصار آپریٹنگ حالات پر ہوتا ہے، لیکن مناسب انتخاب اور تنصیب کے ساتھ وہ کئی سال تک چل سکتے ہیں۔

نتیجہ

اسکوائر باڈی ہائی سپیڈ فیوز جدید برقی نظاموں اور سیمی کنڈکٹر آلات کی حفاظت میں اہم کردار ادا کرتے ہیں۔ ان کا انتہائی تیز ردعمل، اعلیٰ مداخلت کی صلاحیت، اور مضبوط ڈیزائن انہیں قابل تجدید توانائی، برقی گاڑیاں، اور صنعتی آٹومیشن جیسی صنعتوں میں ناگزیر بناتا ہے۔

اگر آپ قابل اعتماد سیمی کنڈکٹر تحفظ کے حل تلاش کر رہے ہیں، تو انجینئرنگ ٹیم پرینرونگآپ کی ایپلی کیشنز کے مطابق پیشہ ورانہ رہنمائی اور اعلی کارکردگی والے فیوز مصنوعات فراہم کر سکتے ہیں۔

مصنوعات کی تفصیلی معلومات، حسب ضرورت حل، یا تکنیکی مدد کے لیے، براہ کرمہم سے رابطہ کریں۔آج اور دریافت کریں کہ کس طرح جدید فیوز ٹیکنالوجی آپ کے پاور سسٹم کی حفاظت اور وشوسنییتا کو بہتر بنا سکتی ہے۔
