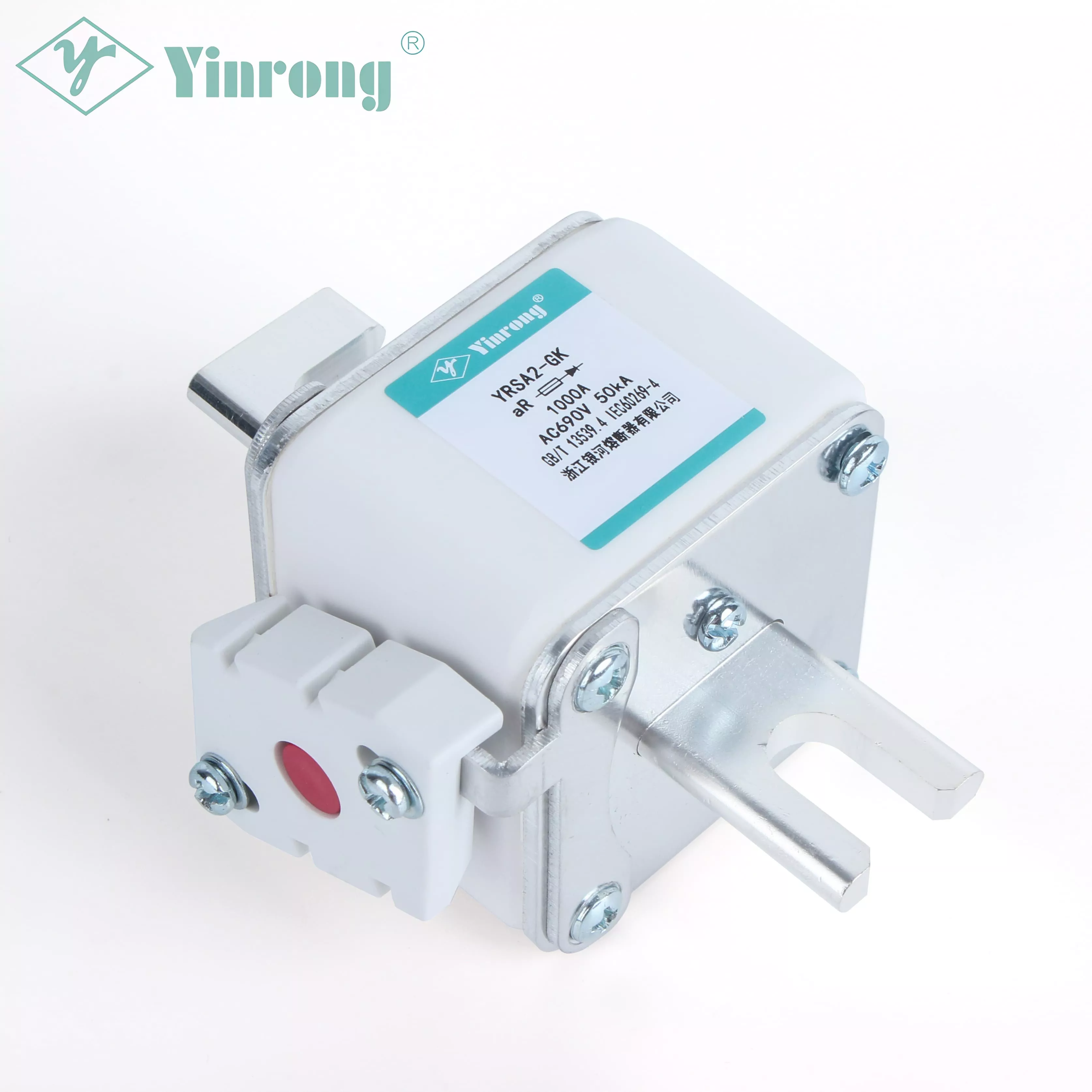

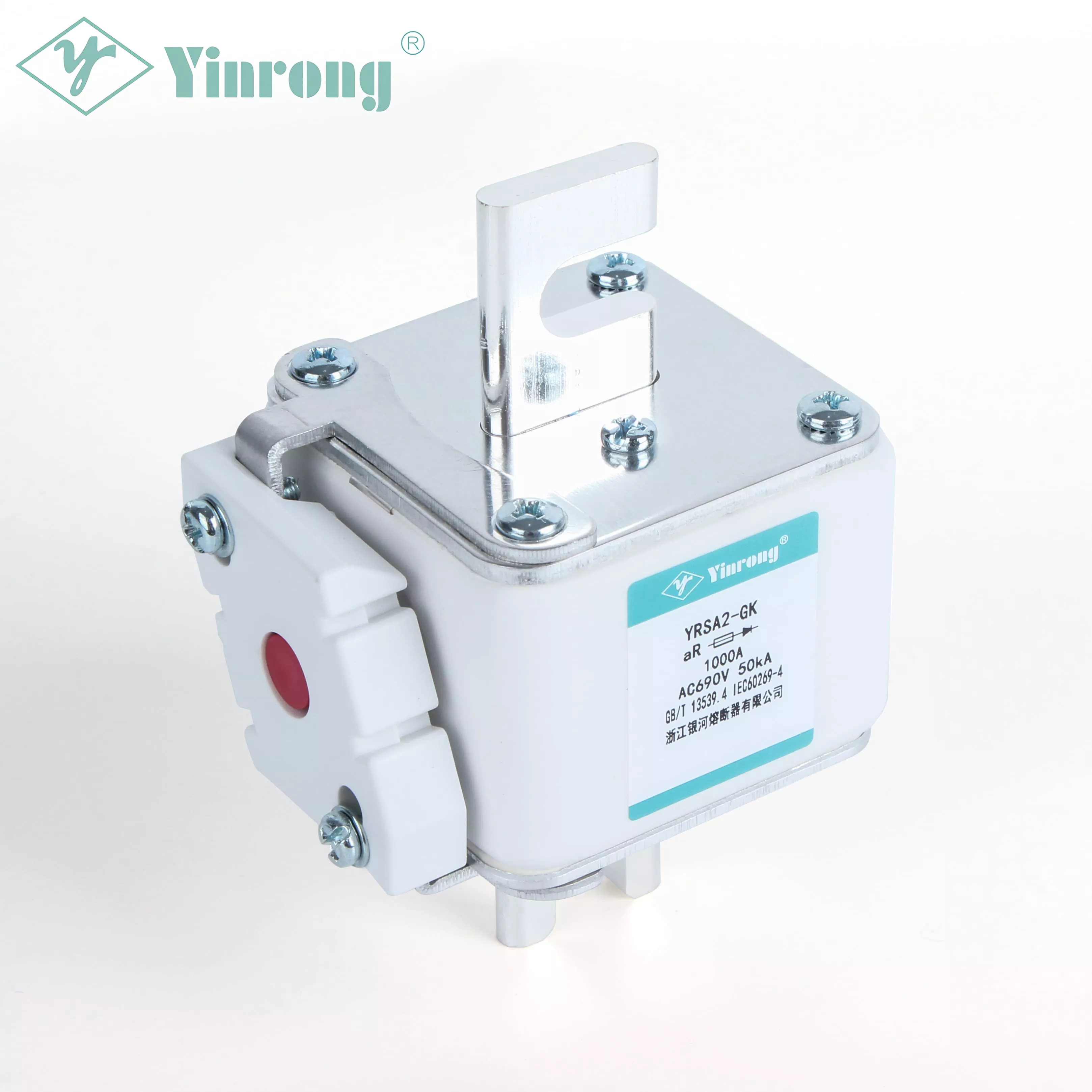

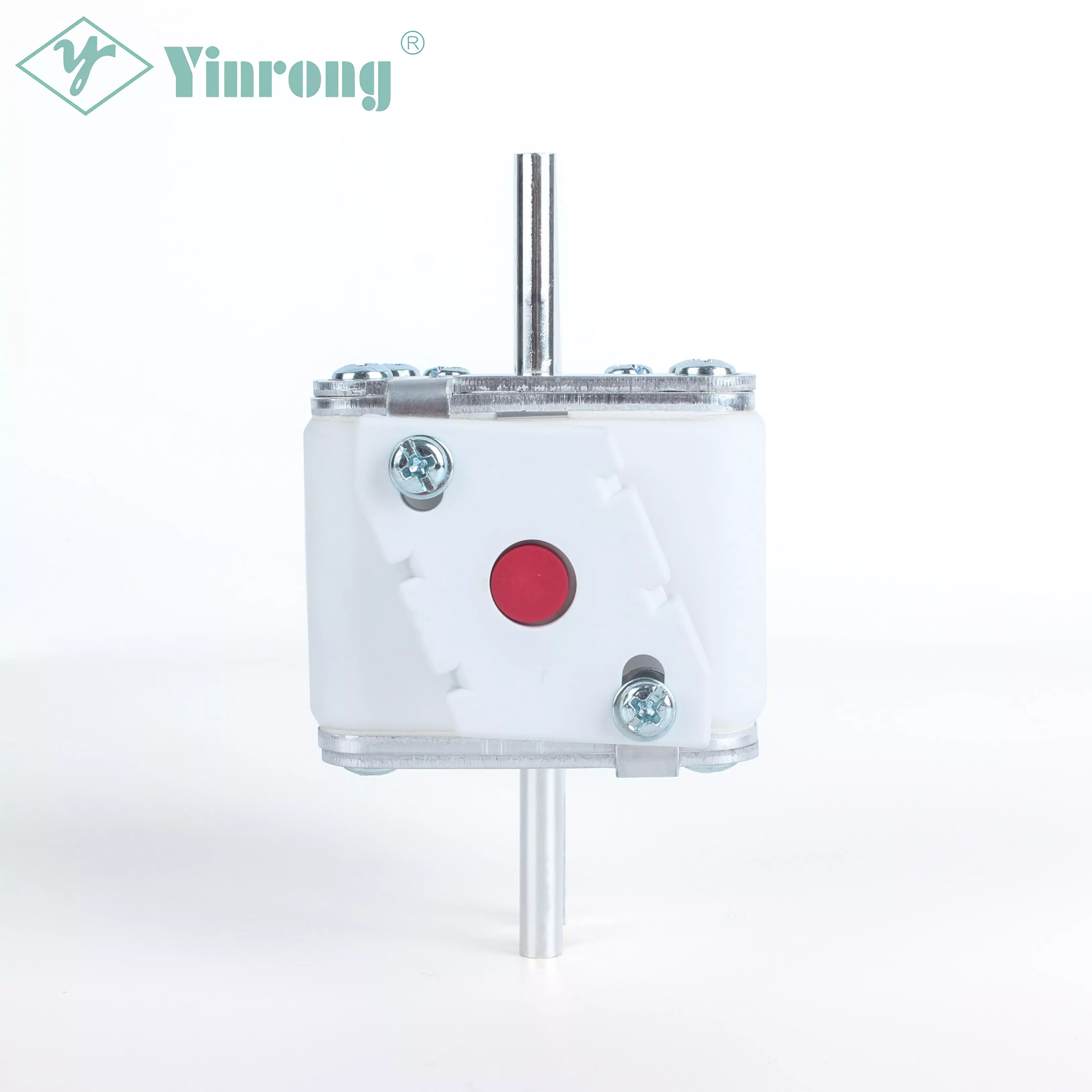

690V ہائی سپیڈ اسکوائر باڈی سیمی کنڈکٹر فیوز

YRSA2-GK 690V

Galaxy Fuse (Yinrong) 690V ہائی اسپیڈ اسکوائر باڈی سیمی کنڈکٹر فیوز کا ایک پیشہ ور مینوفیکچرر ہے، AC 690V سسٹمز کے لیے 400A-1250A کی موجودہ رینج اور ایک غیر معمولی 200kA مداخلت کی درجہ بندی کے ساتھ ایک انتہائی تیز رفتار فیوز۔ ایک اے آر کلاس فاسٹ ایکٹنگ فیوز کے طور پر، یہ درست طور پر متعین I²t اقدار کے ساتھ اعلیٰ موجودہ محدود کارکردگی فراہم کرتا ہے، IEC60269-4 اور GB/T13539.4، CE تصدیق شدہ کے ساتھ مکمل طور پر مطابقت رکھتا ہے، جس سے یہ بھاری صنعتی اور قابل تجدید توانائی کی ایپلی کیشنز میں پاور سیمی کنڈکٹر کے تحفظ کے لیے ایک قابل اعتماد حل ہے۔

ماڈل:YRSA2-GK 690V

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Galaxy Fuse (Yinrong) 690V ہائی اسپیڈ اسکوائر باڈی سیمی کنڈکٹر فیوز کا ایک پیشہ ور مینوفیکچرر ہے، ایک تیز رفتار اسکوائر باڈی فیوز سیریز جو خاص طور پر پاور سیمی کنڈکٹر ڈیوائسز بشمول IGBTs، thyristors، diodes، اور SCRs کو AC 690V پاور سسٹم کی مانگ میں تحفظ فراہم کرنے کے لیے بنائی گئی ہے۔ یہ الٹرا ریپڈ فیوز متغیر فریکوئنسی ڈرائیوز، پاور کنورٹرز، ریکٹیفائرز، اور UPS آلات کے لیے قابل اعتماد شارٹ سرکٹ اور اوور کرنٹ تحفظ فراہم کرنے کے لیے ڈیزائن کیا گیا ہے، جہاں اجزاء کی حفاظت اور سسٹم اپ ٹائم اہم ہیں۔

690V ہائی اسپیڈ اسکوائر باڈی سیمی کنڈکٹر فیوز 400A سے 1250A تک ایک مسلسل موجودہ سپیکٹرم کا احاطہ کرتا ہے، جس میں صنعتی ڈرائیوز، ونڈ پاور کنورٹرز، اور میٹالرجیکل ریکٹیفائرز میں انتہائی مطلوبہ ہائی پاور سٹیجز کو ایڈجسٹ کیا جاتا ہے۔ اے آر کلاس فاسٹ ایکٹنگ فیوز کے طور پر، یہ رییکٹیفائر فیوز فالٹ کرنٹ کے لیے مائیکرو سیکنڈ لیول کے ردعمل کو یقینی بناتا ہے، جس سے حساس IGBT ماڈیولز اور پاور ڈائیوڈز پر تھرمل اور مکینیکل دباؤ کو نمایاں طور پر کم کیا جاتا ہے۔ 690V AC میں اس کی صنعت کی معروف 200kA بریکنگ صلاحیت انتہائی شدید شارٹ سرکٹ واقعات میں بھی محفوظ اور قابل اعتماد رکاوٹ کی ضمانت دیتی ہے، جو الیکٹریکل انجینئرز اور سسٹم ڈیزائنرز کے لیے ایک غیر معمولی حفاظتی مارجن فراہم کرتی ہے۔

یہ پروڈکٹ لائن سختی سے بین الاقوامی IEC60269-4 اور چینی GB/T13539.4 دونوں معیارات کے مطابق ہے، اور عالمی مارکیٹ میں قبولیت کے لیے CE سرٹیفیکیشن رکھتی ہے۔ سیریز واضح طور پر متعین پری آرسنگ اور کل کلیئرنگ I²t اقدار کے ساتھ متعدد ایمپیئر ریٹنگز پیش کرتی ہے، جس سے اپ اسٹریم اور ڈاون اسٹریم ڈیوائسز کے ساتھ درست تحفظ کوآرڈینیشن کو فعال کیا جاتا ہے۔ جامع تکنیکی دستاویزات—بشمول وقت کی موجودہ خصوصیات اور موجودہ محدود کرنے والے منحنی خطوط—انجینئروں کو انتخابی تحفظ کی اسکیموں کو اعتماد کے ساتھ لاگو کرنے کا اختیار دیتے ہیں جبکہ پریشانی کو کم سے کم کرتے ہیں۔

اپنی برقی کارکردگی سے ہٹ کر، 690V ہائی اسپیڈ اسکوائر باڈی سیمی کنڈکٹر فیوز میں M10 اسٹڈ ٹرمینلز کے ساتھ محفوظ، کم مزاحمتی کنکشن اور آسان فیلڈ انسٹالیشن کے لیے مضبوط تعمیر کی خصوصیات ہیں۔ ینرونگ اونچائی اور محیط درجہ حرارت کے تغیرات کے لیے مکمل فیوز سلیکشن گائیڈز اور ڈیریٹنگ کروز فراہم کرتا ہے، جو متنوع آپریٹنگ ماحول میں درست نظام کے ڈیزائن کی سہولت فراہم کرتا ہے۔ ہر پروڈکشن لاٹ کو سخت کوالٹی اشورینس سے گزرنا پڑتا ہے—بشمول پریزیشن ایلیمنٹ ایچنگ، یکساں آرک کونچنگ میڈیا فلنگ، اور جامع فیکٹری ٹیسٹنگ—جس کی حمایت ہماری ISO 9001:2015-مصدقہ سہولت اور ریل ٹرانزٹ، ونڈ پاور، انرجی سسٹمز، میں وسیع فیلڈ تجربہ ہے۔ 690V ہائی اسپیڈ اسکوائر باڈی سیمی کنڈکٹر فیوز کا انتخاب کرنے کا مطلب نظام کی حفاظت، تحفظ کوآرڈینیشن، اور طویل مدتی آپریشنل اعتبار کو ترجیح دینا ہے۔

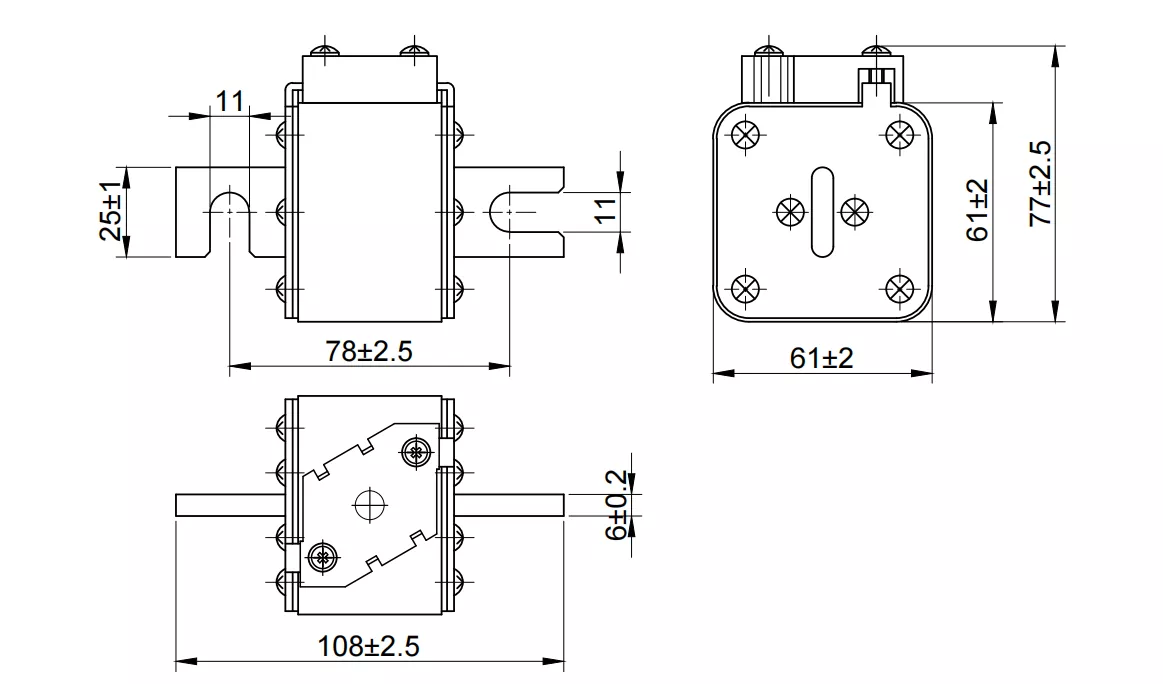

سائز (ملی میٹر)

پیرامیٹرز

سیریل نمبر	ریٹیڈ کرنٹ A	پری آرسنگ I²t A²s	پگھلنا I²t A²s	بجلی کی کھپت W
1	400	11900	73500	60
2	450	18500	104000	65
3	500	25200	145000	70
4	550	31400	189000	75
5	630	43000	269000	80
6	700	61100	401000	89
7	800	86900	559000	105
8	900	131000	803000	110
9	1000	169000	1110000	115
10	1100	228000	1390000	120
11	1250	356000	2210000	126

منظوری اور معیارات

• GB/T13539.4

• IEC60269-4

آپریشن کی کلاس

• جی آر

• اے آر

خصوصیات اور فوائد

• صنعت کی معروف 200kA رکاوٹ پیدا کرنے کی صلاحیت

• سلیکٹیو کوآرڈینیشن کے لیے درستگی کی خصوصیات والی I²t اقدار

• وسیع موجودہ انتخاب (400A-1250A)

• محفوظ کنکشن کے لیے M10 سٹڈ ٹرمینل ڈیزائن

• جامع تکنیکی دستاویزات اور ڈیریٹنگ سپورٹ

درخواستیں

• ہائی پاور انڈسٹریل متغیر فریکوئنسی ڈرائیوز

• ونڈ ٹربائن پاور کنورٹرز

• میٹالرجیکل رولنگ مل ریکٹیفائر

• ریل ٹرانزٹ کے لیے کرشن پاور سسٹم

• بڑے پیمانے پر UPS اور اہم بیک اپ پاور

اصل ملک

• عوامی جمہوریہ چین

روایتی فیوزنگ اور نان فیوزنگ

ریٹیڈ کرنٹ (اے)	روایتی وقت (ہ)	روایتی کرنٹ
		"gR"
		Inf	lf
ln≤63	1	1.13ln	1.6ln
63≤160 میں	2
160~ln≤400	3
400 ملین	4
نوٹ: ln فیوز کا درجہ بند کرنٹ ہے۔ lnf روایتی نان فیوزنگ کرنٹ ہے۔ اگر روایتی فیوزنگ کرنٹ ہے۔
